NTP 1111: Seguridad en trabajos verticales (IV): técnicas de progresión - Año 2018

Las NTP son guías de buenas prácticas. Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente. A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.



1. TÉCNICAS DE PROGRESIÓN SOBRE CUERDAS

Técnica de descenso

La técnica de descenso es la más empleada para acceder al lugar de intervención, pues exige un menor esfuerzo y el empleo de menos dispositivos.

Nota: Con el objetivo de mejorar la comprensión de las explicaciones, cuando éstas se refieran al uso los dispositivos de regulación de cuerda tipo C se describen con los siguientes términos: dispositivo de descenso y descensor.

La secuencia de pasos a realizar para que el descenso se haga con seguridad se describe a continuación:

• Realizar las instalaciones independientes para cada línea de cuerda (sistema de trabajo y de seguridad).
• Una vez colocado el dispositivo anticaídas en la cuerda de seguridad y en el punto del enganche anticaídas del arnés, se debe conectar el conector el dispositivo de descenso al punto de enganche ventral del arnés.
• Pasar la cuerda de trabajo por el dispositivo de descenso, siguiendo las instrucciones del fabricante. Recuperar la cuerda sobrante tirando de ésta hacia arriba. De esta forma se siente la tensión de la cuerda.
• Apoyar el peso en el dispositivo de descenso, comprobando el correcto bloqueo automático.
• Liberar un poco de cuerda y pasar con cuidado a la vertical, hasta estar suspendidos del dispositivo de descenso. El dispositivo de regulación de cuerda tipo A (en adelante dispositivo anticaídas) permanecerá alto durante la maniobra.
• Sujetar ligeramente la cuerda inactiva con una mano y con la otra accionar lentamente la palanca hasta notar que comienza a correr la cuerda y se comienza a descender.
• Verificar que el dispositivo anticaídas no se encuentra bloqueado y desliza por la cuerda libremente.
• El descenso se realiza lentamente y de manera controlada, previendo posibles obstáculos que pudieran estar por en el descenso (tendederos, terrazas etc.).

En muchas ocasiones, la entrada en la vertical se realiza desde la cubierta del edificio, por encima del peto o murete de protección perimetral, en cuyo borde se apoyan las cuerdas cuando se está en suspensión. Es el momento más delicado de la maniobra y debe realizarse con cuidado y concentración, asegurándose que las dos cuerdas (trabajo y seguridad), se encuentran convenientemente protegidas del borde o “canto vivo” del murete perimetral de la cubierta.



Utilización de asiento de trabajo

Pese a que se disponga de un arnés adecuado, es conveniente utilizar un asiento de trabajo donde poder estar sentados, mientras se está en suspensión. El uso de este elemento permite, además de evitar riesgos para la salud del técnico de trabajos verticales, mejora la comodidad y el confort del propio trabajo. Para más información sobre el uso de los asientos de trabajo se recomienda la NTP 789. Solo se deben realizar trabajos verticales sin asiento, cuando las condiciones del trabajo o la corta duración del mismo lo hagan recomendable, en función de la preceptiva evaluación de riesgos y planificación de los trabajos.

Existen dos métodos para anclar la silla al sistema de descenso si se trata de un asiento manufacturado por un fabricante o montado de forma artesanal por el propio usuario.



Asiento manufacturado

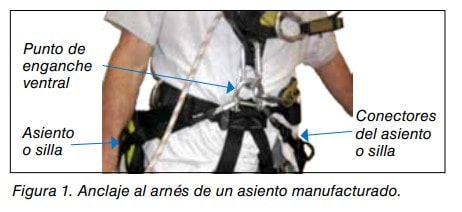

Con el dispositivo de descenso anclado directamente a la anilla ventral del arnés anticaídas. En este caso la silla deberá estar muy bien ajustada para liberar de peso al arnés anticaídas, (respetar instrucciones del fabricante). Aporta una mayor sensación de seguridad al notar una ligera tensión directamente en el arnés anticaídas. Ver figura 1.

Asiento fabricado por el usuario

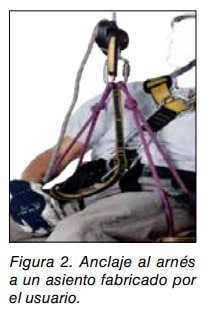

Con el dispositivo de descenso prolongado con un elemento de amarre. Las cintas o cordinos de la silla serán más cortas que el cabo de anclaje sujeto al dispositivo de descenso, de tal manera que se esté sentado completamente en la silla, sin que el elemento de amarre se encuentre en tensión. Con este método se libera completamente el peso del arnés anticaídas. Resulta mucho más cómodo para permanecer mucho tiempo suspendido, pero en un primer momento, puede dar una cierta sensación de inseguridad, al no notar la tensión en el arnés anticaídas. Ver figura 2.

Si se adopta esta opción, se debe prestar especial cuidado la forma de anclar el asiento. Puede realizarse de varias formas:

• Con un mosquetón conectado al mosquetón del dispositivo de descenso. Tiene la gran ventaja que puede quitarse el asiento en cualquier momento.
• Con las cintas o cordinos del asiento compartiendo el mosquetón del dispositivo de descenso. En este caso, se debe llevar permanentemente el asiento de forma solidaria con el dispositivo de descenso.

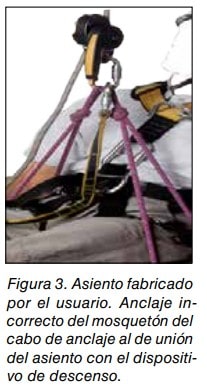

Existe un método muy generalizado pero incorrecto, que puede ocasionar accidentes, consistente en dejar el dispositivo de descenso permanentemente anclado al asiento y anclarse con el mosquetón del cabo de anclaje al mosquetón de unión del mismo y el dispositivo de descenso. Además de la posibilidad de que los dos mosquetones trabajen de forma incorrecta, es muy probable de que el trabajador se olvide anclarse con el elemento de amarre. Ver figura 3.

Técnica de ascenso

El ascenso por la cuerda de trabajo es necesario realizarlo mediante los dispositivos de regulación de cuerda tipo B.

Nota: Con el objetivo de mejorar la comprensión de las explicaciones, cuando éstas se refieran al uso los dispositivos de regulación de cuerda tipo B se describen con los siguientes términos: dispositivo de ascenso o bloqueador.

Subir por una cuerda con los dispositivos adecuados, es una cuestión más de técnica que de fuerza. Para ello se necesitan como mínimo varios dispositivos de ascenso con bloqueo automático, además de otros elementos complementarios como pedales o estribos. Dependiendo de su manejo y colocación se pueden encontrar dispositivos de ascenso con y sin mango (denominados como “puño” y “de pecho o ventral” respectivamente):

• Dispositivo de ascenso de puño: Puño.
• Dispositivo de ascenso de pecho o ventral: Ventral.

Es posible realizar distintas combinaciones con dichos dispositivos: dos puños; puño y ventral; puño, ventral y pedal o estribo; puño y dispositivo de descenso; etc. Realizados correctamente, todos son igual de seguros. Los más utilizados son:

• Puño + Ventral para la realización de largos ascensos.
• Puño + Dispositivo de descenso para su uso con la silla de trabajo o ascensos cortos.

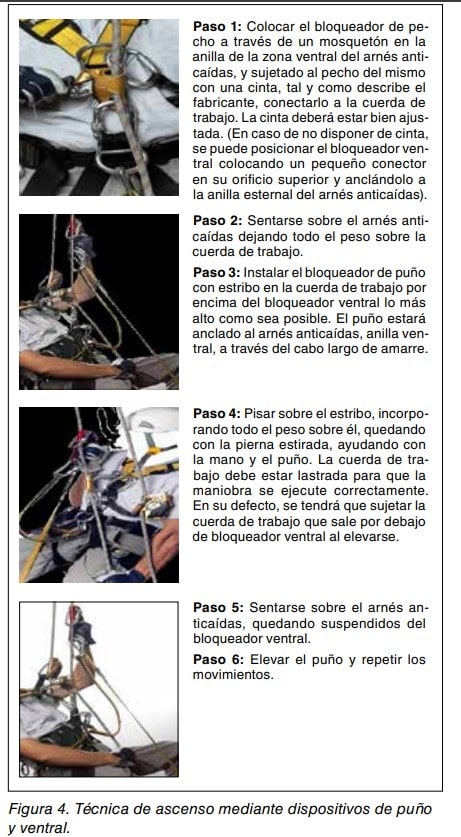

En la figura 4 se muestra la técnica de ascenso con los dispositivos de puño y ventral.

Dispositivo de descenso + bloqueador de ascenso tipo puño

Si estando en la posición de descenso se necesita remontar unos metros por la cuerda, para después volver a bajar, deberían instalarse los dispositivos de ascenso (puño o ventral) y desmontar el dispositivo de descenso. Posteriormente, se debería volver a instalar el dispositivo de descenso y quitar los dispositivos de ascenso. Estas maniobras implican inversión de tiempo y, sobretodo, la posibilidad de cometer algún error.

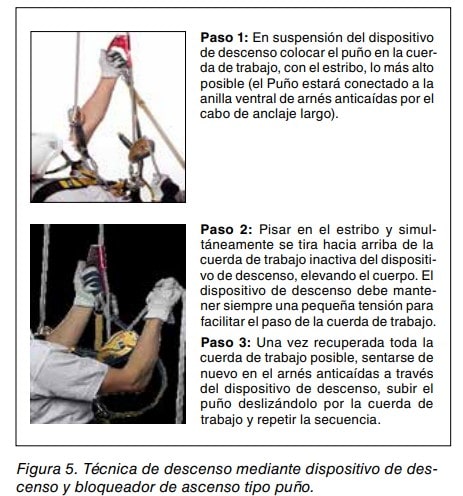

Habrá situaciones de trabajo que exijan dominar estas técnicas, pero si se está trabajando en una zona reducida de la estructura y el ascenso es de pocos metros, se puede actuar de la forma expuesta en la figura 5.

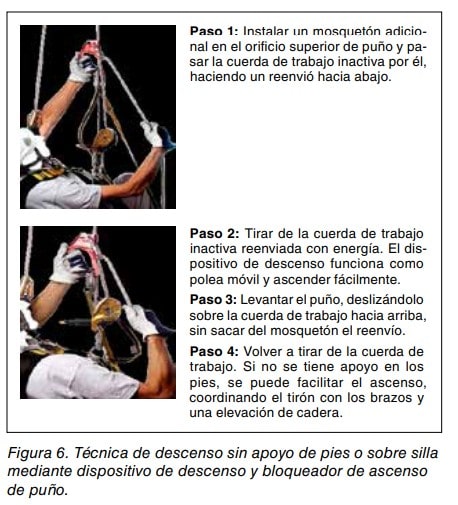

Para facilitar esta maniobra, especialmente cuando no se tiene apoyo para los pies, o se utiliza una silla de trabajo, se puede hacer según se indica en la figura 6.

Cambio de dirección

Se denomina cambio de dirección a la maniobra de cambiar de sentido la progresión, es decir, de ascenso a descenso y viceversa. Por ejemplo, si se está descendiendo con el dispositivo de descenso y se necesita remontar por la cuerda de trabajo para salir del tendido por la cubierta o la zona superior de una estructura, en vez de por la base, se deben colocar poner en la cuerda de trabajo los dispositivos de ascenso y quitar el dispositivo de descenso.

Cambio de ascenso a descenso

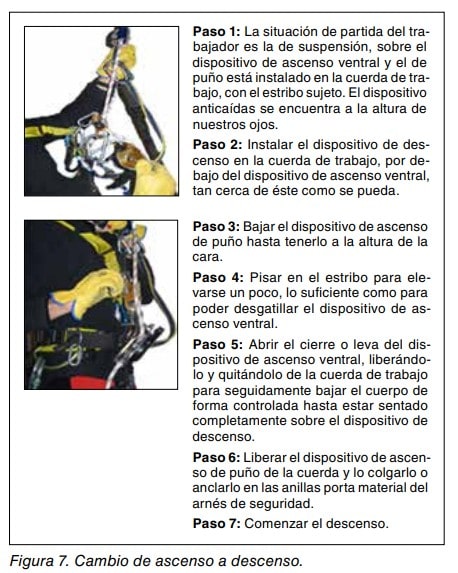

La secuencia de pasos a realizar se puede observar en la figura 7.

En relación a esta operación conviene destacar que es muy importante bajar el dispositivo de ascenso de puño antes de desgatillar el dispositivo de ascenso ventral, de lo contrario, al bajar el cuerpo es posible que quedarse colgados de él, en vez de sobre el dispositivo de descenso. Si la maniobra se realiza con la silla o asiento de trabajo y el dispositivo de descenso. Si la maniobra se realiza con la silla o asiento de trabajo y el dispositivo de descenso extendido con el cabo de anclaje corto, lo anterior es especialmente importante. En este caso, se debe bajar todo lo que se pueda el dispositivo de ascenso de puño y tal vez acortar un poco el estribo para apoyarse mejor. Si de todas formas se cuelga del dispositivo de ascenso de puño, con una sencilla maniobra de ascenso con puño más el dispositivo de descenso se puede quitar la tensión del mismo y poder retirarlo.

Cambio de descenso a ascenso

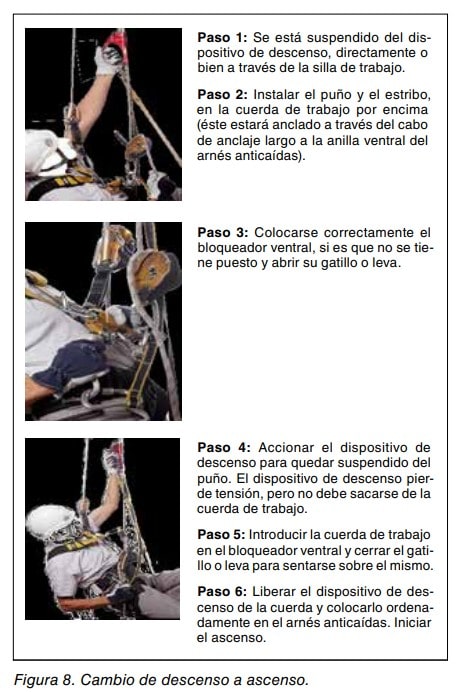

La secuencia de pasos a realizar se puede observar en la figura 8.

2. OTRAS MANIOBRAS

Aunque la mayoría de las situaciones de trabajo se desarrollan empleando las técnicas básicas de progresión, hay muchas ocasiones en las que los lugares de trabajo no se encuentran en la misma vertical, es necesario evitar esquinas, o atravesar instalaciones o nudos. Para ello se debe conocer, practicar y entrenar, algunas técnicas de progresión más avanzadas o específicas.

A continuación se describen algunas de las más habituales:

Cambio de cuerda

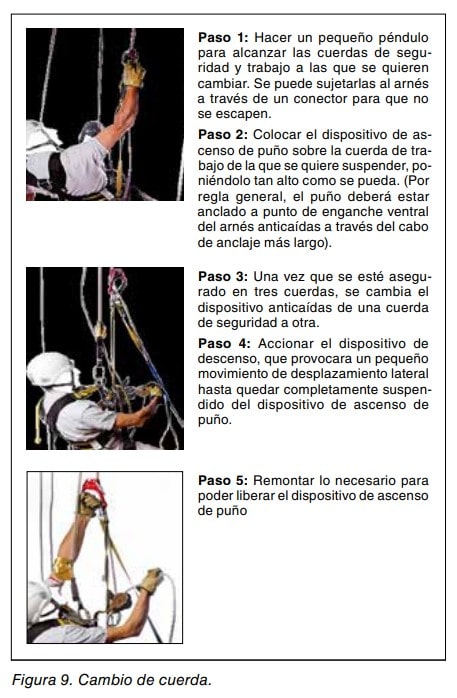

Cuando se han realizado instalaciones de cabecera con distintos tendidos de trabajo, el cambio de cuerda permite la realización de instalaciones o rehabilitaciones de secciones horizontales de fachadas, estructuras, etc., facilitando la posibilidad de llegar a lugares del edificio de difícil acceso. En la figura 9 se describen los pasos a realizar partiendo de la situación de descenso.

Para la realización de esta misma maniobra desde la posición de ascenso (colgados de dispositivo de ascenso de puño y ventral), lo más eficaz es realizar primero un cambio de dirección, para quedar suspendido del dispositivo de descenso y realizar la maniobra anterior.



Paso de fraccionamientos

Se trata de “fraccionar” la cuerda en dos o más partes a través de instalaciones intermedias, para evitar roces o péndulos en tendidos de gran longitud. Puede fraccionarse solo la cuerda de trabajo, y también la cuerda de seguridad, dependiendo de la morfología del edificio o estructura. En cualquiera de los dos casos, el fraccionamiento debe dimensionarse en cuanto a resistencia como si de una instalación de cabecera se tratara.
Realmente, se trata de una instalación de cabecera en toda regla. La comba de cuerda (trabajo y seguridad) antes del nudo del fraccionamiento, debe ser de 1,5 m como mínimo, para facilitar la maniobra de ascenso y sobre todo la de descenso.

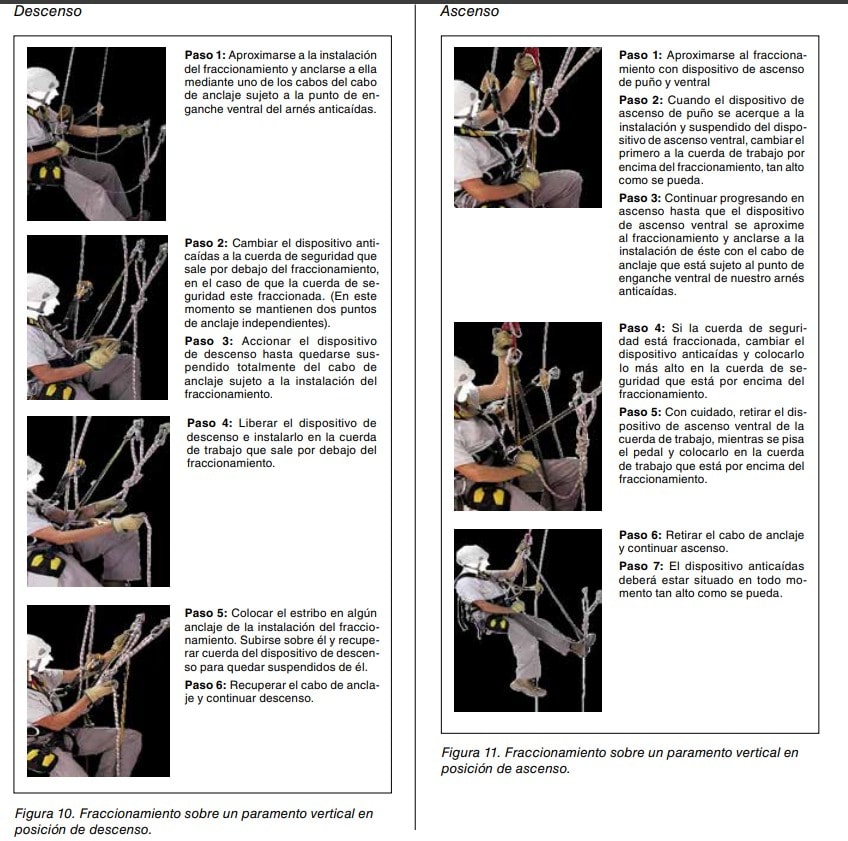

Se desarrollan dos casos de fraccionamiento sobre un paramento vertical según se esté en posición de descenso o ascenso. Ver figuras 10 y 11.





BIBLIOGRAFÍA

INSTITUTO NACIONAL DE SEGURIDAD, SALUD Y BIENESTAR EN EL TRABAJO

NTP 789. Ergonomía en trabajos verticales: el asiento.

INSSBT. Colección de Notas Técnicas de Prevención. 2008. Ver NTP 1.108, 1.109 y 1.110.
