001. Prensa plegadora hidraúlica I. Trabajo frontal

Máquina: prensa plegadora hidraulica fabricada antes del año 1995

Uso previsto: plegar piezas unitarias o en pequeñas series

Tarea: alimentación manual de la máquina

Normativa y documentación de consulta:

• R.D.1215/1997 o R.D. 1495/86 (R.S.M.)
• Guía Técnica “Equipos de Trabajo” (INSHT)

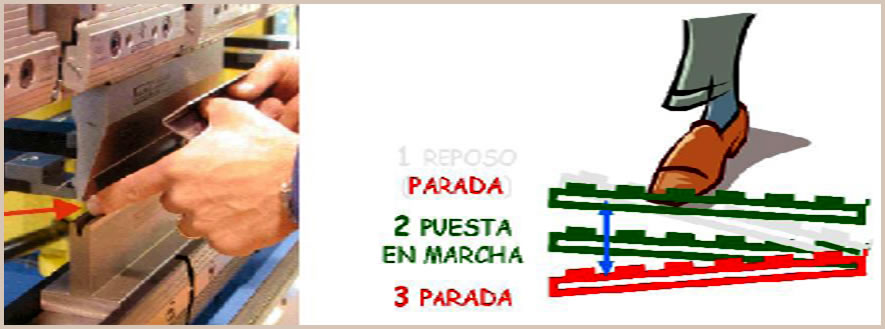

Ver figura 1, "Prensa plegadora hidraulica" y figura 2, "Gráfico posiciones pedal".

Trabajar cerca de partes móviles (principalmente alimentando manualmente piezas pequeñas).

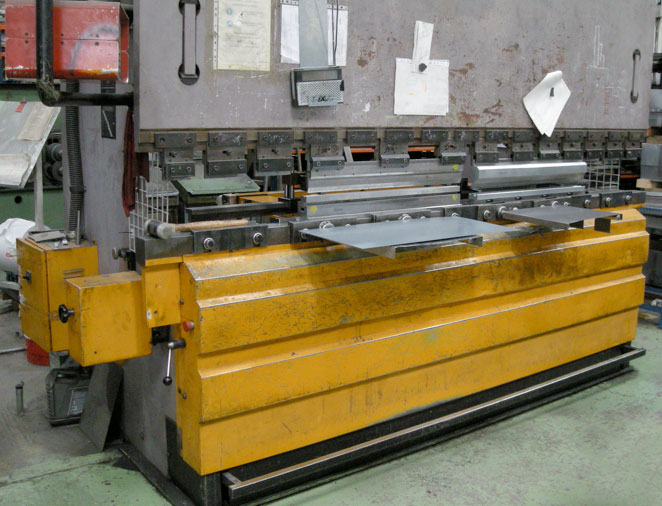

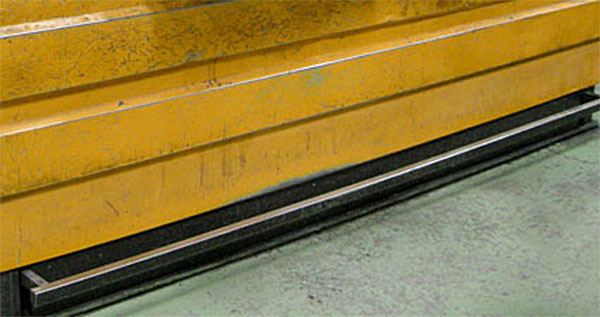

Ver figura 3, "prensa plegadora hidraulica, general" y figura 4, "Barra de mando prensa plegadora hidraulica, detalle".

Atrapamiento.

Aplastamiento.

Seccionamiento.

Entre punzón y matriz.

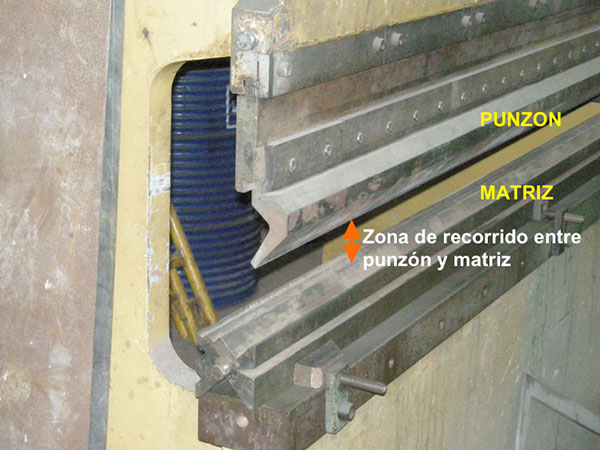

Ver figura 5, "Zona de recorrido entre punzon y matriz".

Contacto con partes móviles de la máquina por colocar los dedos inadvertidamente entre el punzón y la matriz mientras se ordena la puesta en marcha a través del pedal o barra de mando.
El hecho de la presencia de los dedos en la zona del recorrido entre el punzón y la matriz pede ser debido, por ejemplo, por trabajar con piezas pequeñas, por trabajar con material engrasado o por un error humano.

1. Sustitución de la barra de mando o modificación del pedal de mando por un pedal sensitivo de tres posiciones cubierto y
2. Velocidad lenta de cierre con medios que aseguren que la velocidad no exceda de 33mm/s (en máquina nueva 10 mm/s).

Nota: Posibles medidas para conseguir velocidad reducida:

• Utilizar un estrangulador en el circuito hidráulico que actúe durante todo el recorrido de cierre ó
• Fijar el caudal máximo de la bomba para trabajar en todo el recorrido (cierre y apertura) con velocidad reducida.

Estas medidas pueden reducir la gravedad de las lesiones y aumentar la posibilidad de evitar el daño, pero no suprimen totalmente el riesgo.
