NTP 0803: Encofrado horizontal: protecciones colectivas (I) - Año 2008

Las NTP son guías de buenas prácticas. Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente. A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.

1. OBJETIVO

El objetivo de esta NTP es describir diferentes tipos de protecciones colectivas a utilizar en el montaje, desmontaje y utilización de diversos sistemas de encofrado horizontal en obra, también definidos en este documento. Además se indican los factores de riesgo de accidente y las causas que los generan. Las medidas de prevención y protección colectiva se restringen a la protección de los riesgos de caída de altura de personas y caída de objetos.

No se contempla, en general, el montaje de los distintos sistemas de encofrado.



2. DEFINICIONES. ENCOFRADO HORIZONTAL Y COMPONENTES

Los encofrados horizontales se construyen con tres tipos distintos de ejecución: de cabezal de caída, de mesas y tipo mecano.

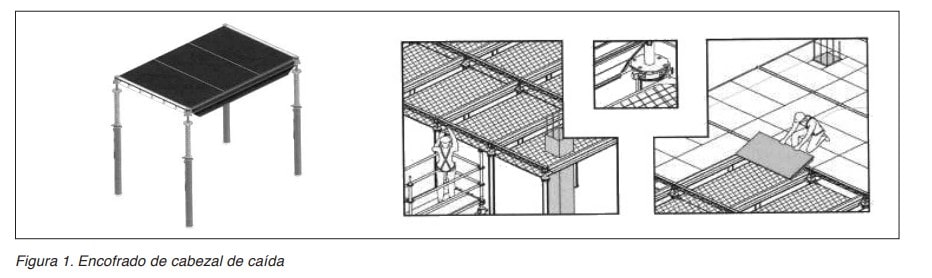

El encofrado de cabezal de caída es un encofrado ligero, habitualmente de paneles enmarcados en aluminio, orientado a la ejecución de forjados de losa maciza de gran superficie y buen acabado. El desencofrado se realiza a través de los cabezales de caída quedando únicamente estos elementos como material portante. Ver Fig. 1

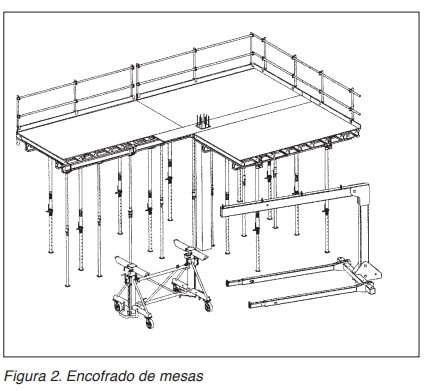

El encofrado de mesas es un encofrado destinado a la ejecución de grandes forjados de superficie regular y repetitiva donde el encofrado se monta al inicio de la obra y se traslada, sin desmontar, de una zona a otra de la misma. Ver Fig. 2

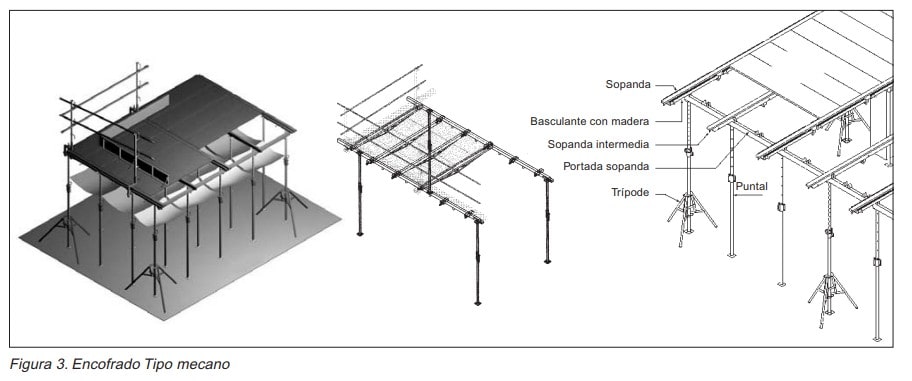

El encofrado tipo mecano es un encofrado consistente en un mecano de acero, madera o aluminio de fácil montaje y adaptable a cualquier superficie, formando una base plana y resistente que permite la construcción de forjados planos de hormigón armado, macizados y aligerados. En ocasiones se podrá diseñar con sistemas de cimbra como estructuras de sustentación.

Este sistema se aplica en la ejecución de edificios de varias plantas y también para plantas de grandes dimensiones, en las que sea conveniente hormigonar en varias fases, permitiendo un máximo aprovechamiento, pues sólo es necesario el material para encofrado de una planta y el apuntalado de una, dos o tres plantas más. Ver.Fig. 3

Componentes

Los principales componentes de los encofrados horizontales se describen a continuación.

Correas reticular, longitudinal o sopanda

Estos elementos sirven para soportar el peso propio del forjado a hormigonar y la sobrecarga técnica. También sirven para alojar los soportes de seguridad y para repartir la carga de los puntales cuando estos quedan apeando la planta durante el fraguado del hormigón.

Su perfil debe conferir la adecuada resistencia para la cual ha sido diseñada, y sus extremos estarán provistos de un enganche resistente que facilite su montaje.

En su parte inferior se encuentran los pivotes para colocación adecuada de los puntales y el reparto correcto de cargas.



Portacorreas reticular, transversales o portasopanda

Elemento que sirve de guía para la ubicación de las correas a unas distancias predeterminadas y su nivelación posterior.

De modo equivalente a las correas-portacorreas podrán disponerse perfiles de acero laminado (IPN, UPN, HEB,…) o vigas de madera en las dimensiones apropiadas a las cargas a soportar.



Cabezal recuperable o basculante

Elemento diseñado para la rápida recuperación parcial del encofrado. Provisto de un pasador que facilita su montaje y desmontaje en el momento de retirar los tableros sobre los que se apoyan. Estas piezas se alojan en la correa por medio de un pasador. En ocasiones está provisto de madera embutida que facilita el clavado del tablero para evitar desplazamientos y suelen poseer un seguro para evitar un desmontaje involuntario.

Se colocan en el longitudinal por medio de una cuña.

Facilitan el clavado de la madera en remates, y para evitar desplazamientos no deseados de la superficie encofrante en finales de forjado, se dispone también del soporte seguridad con listón de madera.



Cabezal de carga

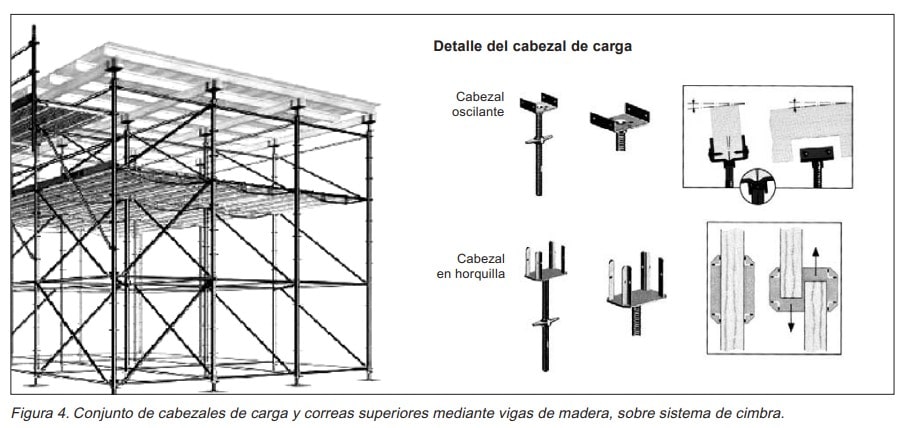

Elemento de sustentación en forma de horquilla o en U. Ver Fig. 4

Tableros

Son elementos de forma rectangular, habitualmente de madera, que se emplean para cubrir el mecano o estructura metálica, formando una superficie lisa y resistente para la primera fase del fraguado del hormigón.

Sus dimensiones son variadas y pueden disponer de elementos de refuerzo para aumentar su resistencia.

Cabezal de caída

Cabezal que mediante un giro de cuña permite la retirada, sin dejar caer al suelo, del encofrado recuperable quedando como único elemento portante junto al apeo. Ver Fig.1.

3. FASES, RIESGOS Y FACTORES DE RIESGO

Las fases y/o secuencias más importantes en la utilización de encofrado horizontal asociados a los riesgos de caída de altura de personas y caída de objetos son:

• Montaje de la estructura de encofrado
• Movimiento de cargas
• Montaje de superficie encofrante
• Montaje de tabicas
• Ferrallado
• Montaje de aligeramientos
• Hormigonado
• Desencofrado
• Montaje y desmontaje de protecciones colectivas
• Montaje y desmontaje de equipos auxiliares

Los riesgos y factores de riesgo que se pueden presentar en las distintas fases de trabajo descritas son:

• Caídas de personas a distinto nivel debidas a:
  • Selección, dimensionado y utilización de un encofrado inadecuado
  • Utilización de tableros torsionados en la formación de la superficie de encofrado
  • Empleo de tableros agrietados o de resistencia insuficiente
  • Trabajar junto al borde de forjado
  • Existencia de huecos en forjado
  • Remate de encofrado en perímetro de pilares no apuntalado
  • Rotura de bovedillas
  • Arriostramiento horizontal deficiente
  • Acceso a la superficie de trabajo deficiente o inexistente
  • Protecciones perimetrales inexistentes, incompletas, etc.
  • Deslizamiento de la superficie encofrada por falta de enclavamiento, etc.
  • Mala utilización de equipos auxiliares y escaleras de mano
• Caída de objetos por desplome, manipulación o desprendidos a distinto nivel debidos a:
  • Sistema de triangulación o arriostramiento incorrecto o insuficiente
  • Desencofrado prematuro
  • Vertido del hormigón desigual
  • Sistema sometido a solicitaciones horizontales, acopios diversos descontrolados, condiciones atmosféricas adversas, etc., arriostrado deficientemente
  • Rotura de elementos auxiliares del sistema de elevación
  • Estrobado de cargas incorrecto
  • Rotura de elementos del encofrado en mal estado o mal montados
  • Instalación incorrecta del material de encofrado
  • Desencofrado incorrecto
  • Los factores de riesgo descritos estarán asociados a las diferentes fases y secuencias anteriormente descritas, al tipo de encofrado y a la metodología de utilización seleccionada.

4. MEDIDAS DE PREVENCIÓN Y PROTECCIÓN COLECTIVAS

Las medidas de prevención y protección frente a los riesgos de caída de personas y objetos a distinto nivel se concretan en la descripción de distintas medidas de protección colectiva.

Barandilla de protección

Es el conjunto de componentes destinados a proteger a las personas del riesgo de caída de altura y retener materiales de origen diverso.

La protección perimetral está compuesta por una barandilla principal, una barandilla intermedia y un rodapié además del sistema de anclaje para alojar los pies de la barandilla. Alternativamente existen sistemas de protección equivalente tales como barreras de protección de tipo mallazo. Los elementos de protección no deben ser extraíbles salvo por una acción directa intencionada.

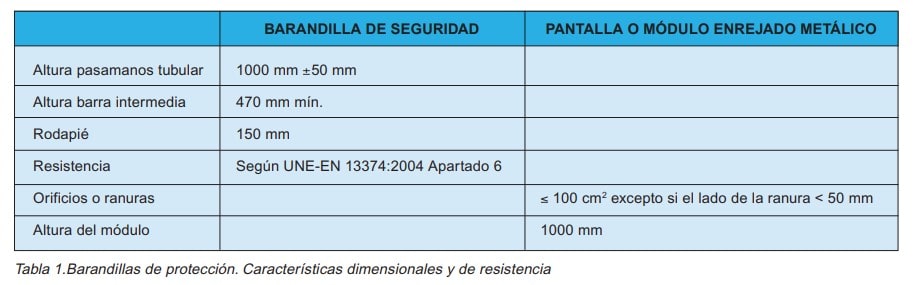

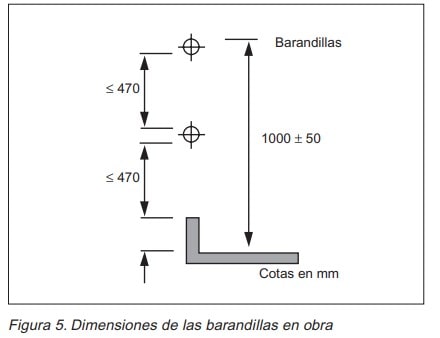

Las características dimensionales y de resistencia de las barandillas se reflejan en la Tabla 1 y en la figura 5, teniendo en cuenta que todas las alturas mínimas están referenciadas respecto al nivel del piso de trabajo.

Para la elección de los distintos tipos de barandillas existentes en el mercado se considera importante tener en cuenta que el sistema seleccionado se adapte lo máximo a la secuencia del sistema constructivo, ya que en caso contrario se podrían generar situaciones de riesgo muy grave.

Clasificación

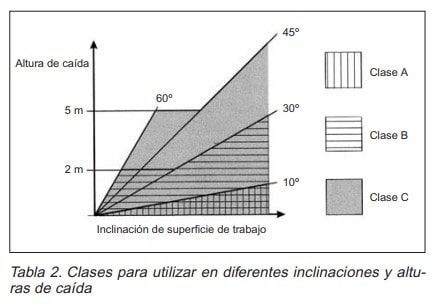

Considerando las cargas que el sistema puede soportar y la pendiente de la superficie de trabajo las barandillas de protección se clasifican en (ver Tabla 2):

• Clase A: Sistema de protección de borde que sólo proporciona resistencia frente a cargas estáticas con el objeto de soportar el peso de una persona que se apoye sobre la protección, sujeción de la mano cuando camina junto a ella y detención de una persona cuando camina o cae en dirección a la protección.
• Clase B: Sistema de protección de borde que proporciona resistencia a cargas estáticas y fuerzas dinámicas de baja intensidad con el objeto de soportar una persona que se apoye en ella o para sujetar su mano mientras camina, detener una persona que camina o cae en dirección a la protección y detener una persona que se desliza por una superficie inclinada.
• Clase C: Proporciona resistencia para fuerzas dinámicas elevadas basadas en los requisitos para detener la caída de una persona que se resbala por una superficie de fuerte pendiente.

Pie de barandilla, montante o guardacuerpos

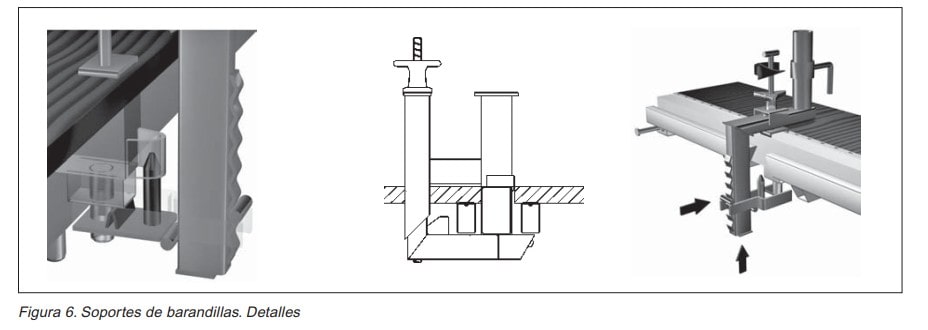

Es el soporte principal vertical del sistema de protección de borde al cual se sujetan las barandillas y plintos. Generalmente está fabricado en tubo de acero de sección circular o cuadrangular que dispone a diferentes alturas de piezas que posibilitan la fijación de la barandilla superior e intermedia y el rodapié. Ver Fig. 6

Existen diferentes tipos de pie de barandilla como sargentos o pies cuya fijación se realiza mediante tornillos, puntos de anclaje integrados en la estructura, etc. Es importante tener en cuenta que estos sistemas deben estar acordes a la metodología de ejecución seleccionada y que deberán cumplir con las cargas y resistencias especificadas en la Tabla 1 acreditadas por el fabricante o mediante certificación de una entidad acreditada.

Partes de una barandilla

La barandilla se compone de varias partes: barandilla superior o principal, barandilla intermedia y rodapié.

La barandilla superior o principal es un larguero o elemento continuo que forma la parte superior del sistema de protección de borde. Está destinada a proporcionar sujeción utilizando la mano y a cortar la trayectoria de movimiento de un trabajador que se dirigiera hacia el borde a proteger, impidiendo la caída.

La barandilla intermedia es un larguero colocado entre la barandilla superior y la superficie de trabajo.

El rodapié es un elemento vertical específicamente previsto para prevenir la caída o deslizamiento de las personas o materiales desde la superficie de trabajo. El borde superior del rodapié estará situado como mínimo a 150 mm por encima de la superficie de trabajo.

Sistemas de anclaje para alojamiento de pies de barandilla

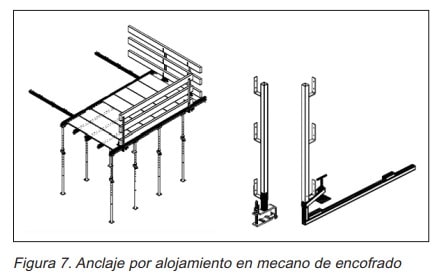

Los distintos sistemas deberán garantizar los requisitos especificados en la Tabla I, tanto para fijado a encofrado como a forjado, siendo recomendable el conjunto previsto por cada fabricante El alojamiento en mecano de encofrado es un sistema que se aloja en el mecano del encofrado directamente. Ver Fig. 7

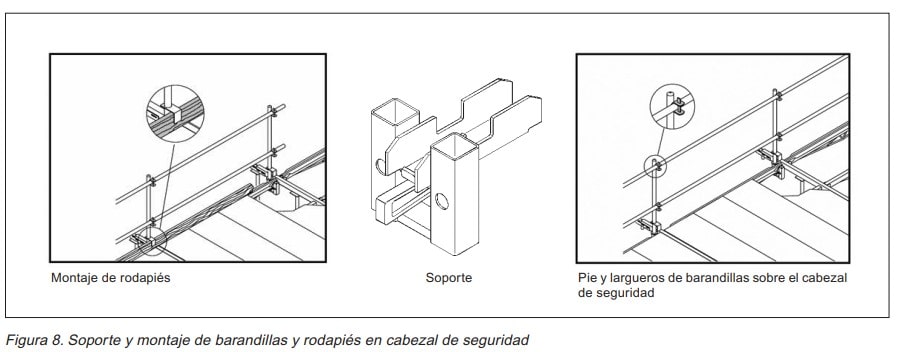

El cabezal de seguridad o soporte guardacuerpos es una pieza incorporable o que forma parte de la estructura metálica del encofrado que permite la instalación de las barandillas de protección en el perímetro del encofrado. Ver Fig. 8

Sistemas de fijado al forjado

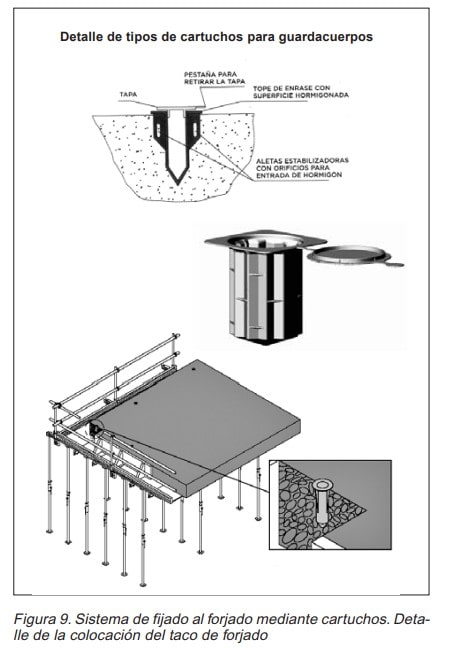

Para la fijación al forjado se emplean cartuchos de plástico técnico o bien casquillos fabricados con chapa y tubo de acero. Ver Fig. 9

Los cartuchos de plástico técnico se introducen en el hormigón fresco.  Están provistos de tapones que se deben asegurar para que no entre hormigón en su interior. En su instalación se debe tener la precaución de introducirlos verticalmente, a una distancia siguiendo las instrucciones del fabricante.

Los casquillos fabricados con chapa y tubo de acero se anclan al soporte (forjado) mediante tornillos embebidos en tacos de expansión, a la distancia según las instrucciones del fabricante.

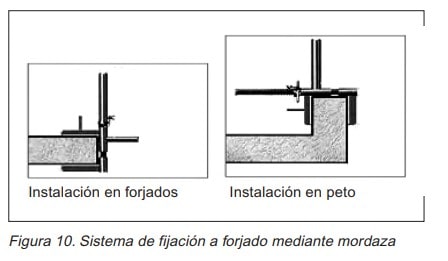

También existen sistemas de fijación a forjado mediante mordaza. Ver Fig. 10

Andamio perimetral de protección de componentes prefabricados

Los andamios de componentes prefabricados son estructuras tubulares provisionales que se presentan en diversas variantes y sistemas modulares y que debidamente dispuestos proporcionan un área segura de trabajo y de protección.

Según se haya planificado y definido su uso los andamios pueden cumplir simultáneamente la función de habilitar superficies de trabajo, sustentación de carga, protección perimetral, recorrido de servicio (como medio de acceso de operarios y/o materiales a forjado), equipo móvil auxiliar, etc.

Dispuestos como protección perimetral deberán adecuarse a las características descritas en el punto 4 dentro del apartado de barandilla de protección.
