NTP 0809: Descripción y elección de dispositivos de anclaje - Año 2008

Las NTP son guías de buenas prácticas. Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente. A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.

1. INTRODUCCIÓN

Existen seis clases de dispositivos de anclaje que están descritos por la norma UNEEN 795:1997 y su modificación UNEEN 795/A1:2001.

Para cada clase de los dispositivos de anclaje se recogen diferentes tipos disponibles, aunque no se trata de una lista exhaustiva.

Cada uno de los diferentes dispositivos de anclaje será desarrollado por una NTP específica.

No se consideran dispositivos de anclaje los elementos que constituyen los equipos de protección individual contra caídas de altura recogidos por las normas UNEEN 353.1 y UNEEN 353.2. Los equipos descritos por las normas anteriormente citadas están destinados a detener una posible caída, principalmente en desplazamientos verticales efectuados manualmente, y son denominados dispositivos anticaídas deslizantes sobre líneas de vida verticales.

2. DISPOSITIVOS DE ANCLAJE. DEFINICIONES

La norma UNE-EN 795:1997, define:

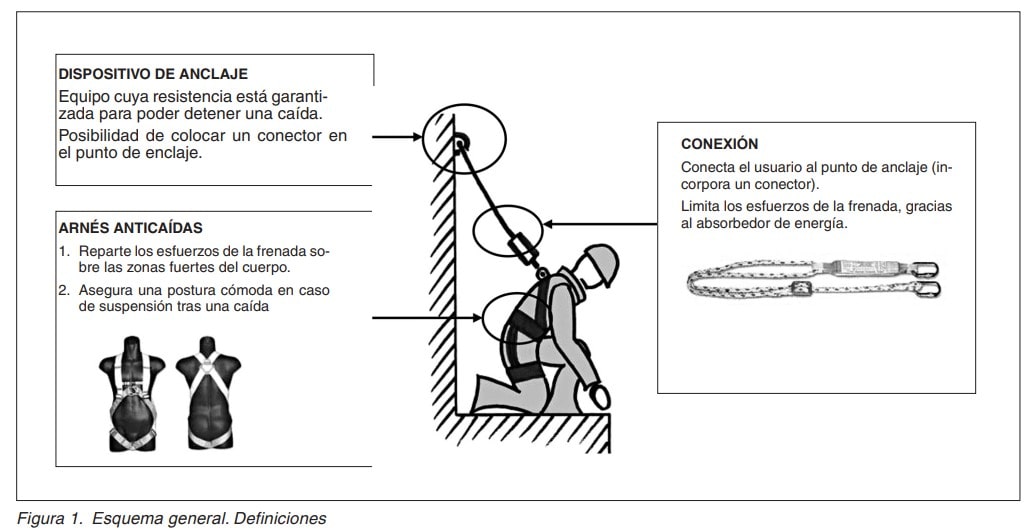

• Dispositivo de anclaje es un conjunto de elementos o serie de elementos o componentes que incorporan uno o varios puntos de anclaje. La norma recoge seis clases, A1, A2, B, C, D y E. Ver Fig. 1.
• Punto de anclaje es un elemento al que puede estar sujeto un equipo de protección individual contra caídas. Ver Fig.1.
• Anclaje estructural es un elemento o conjunto de elementos fijados a una estructura de forma permanente al que es posible sujetar un dispositivo de anclaje o un equipo de protección individual contra caídas, tales como anclajes mecánicos o químicos (con certificación CE según ETAG 001), tornillería, remaches, etc.

Los dispositivos de anclaje de las clases A, C y D no están incluidos en el ámbito de aplicación del R.D. 1407/1992 (transposición de la Directiva 89/686/CEE) por lo que no se consideran EPI y no pueden llevar marcado CE.

Al contrario, los dispositivos de anclaje de las clases B y E están incluidos en el ámbito de aplicación del R.D.1407/1992 sobre EPI en transposición de la Directiva 89/686/CEE, por lo que se consideran EPI. Así pues, deben llevar marcado CE y folleto informativo y estarán sometidos a los demás requisitos del RD. 1407/1992 que les sean aplicables.

3. CLASES Y CARACTERÍSTICAS SEGÚN UNE-EN 795:1997

La norma define seis clases de dispositivos de anclaje cuyas caraterísticas se describena continuación.

Clase A1

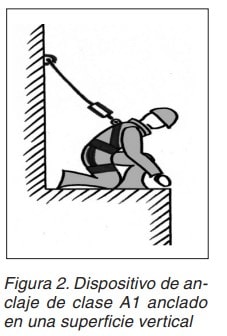

Son dispositivos de anclaje diseñados para ser fijados, mediante un anclaje estructural sobre superficies verticales, horizontales o inclinadas, tales como paredes, columnas, techos, tejados o cualquier sitio de una estructura. Ver Figura 2.



Su diseño debe permitir conectar un EPI contra caídas mediante el conector adecuado y compatible, de tal manera que no se pueda desconectar involuntariamente.

El dispositivo de anclaje, debe tener una resistencia superior a 10 kN en la dirección en la que se aplicará la fuerza en caso de caída (comprobada por ensayo sobre un modelo en laboratorio o por cálculo).

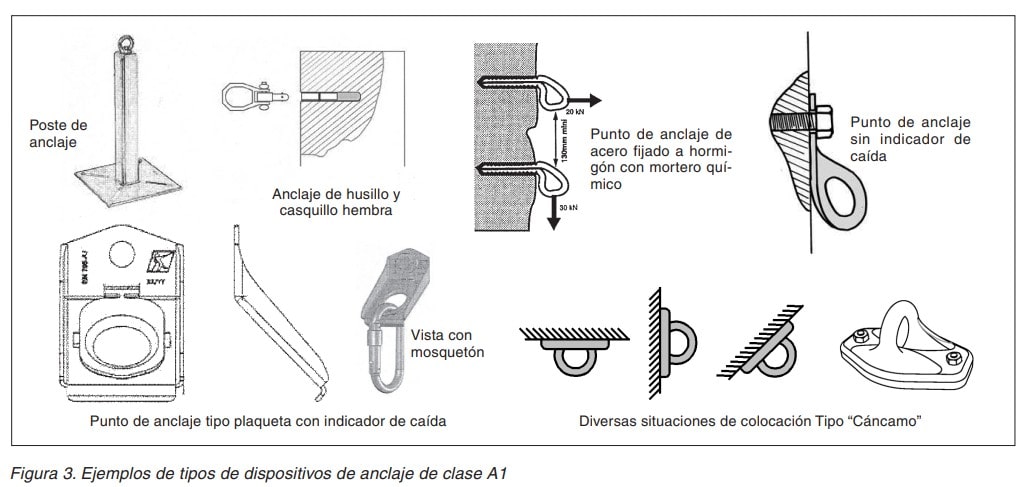

En la figura 3 se pueden ver diversos tipos de dispositivos de anclaje de clase A1 fijados mediante un anclaje estructural.



El dispositivo de anclaje de clase A1 puede ser utilizado en la mayoría de los casos de trabajos en altura; sin embargo, deberá tenerse en cuenta que este dispositivo proporciona un punto de anclaje fijo, por lo que la movilidad del operario estará limitada por la conexión utilizada entre el arnés anticaídas y el dispositivo de anclaje.

En el ejemplo de la figura 1, la conexión empleada es un absorbedor de energía con elemento de amarre incorporado (UNEEN 355), siendo en este caso la longitud de dicho equipo la condición que restringe el desplazamiento del operario.

Igualmente puede efectuarse la conexión utilizando un dispositivo anticaídas retráctil (UNE EN 360) o un dispositivo anticaídas deslizante (UNE EN 353).



Clase A2

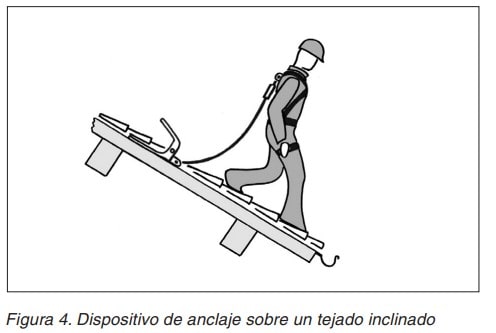

Son dispositivos de anclaje que responden a los mismos requisitos que la Clase A1, pero cuyo diseño permite una fijación sobre tejados inclinados. Ver Fig.4.



Su diseño debe permitir conectar un EPI contra caídas mediante el conector adecuado y compatible, de tal manera que no se pueda desconectar involuntariamente.

El dispositivo de anclaje, debe tener una resistencia superior a 10 kN en la dirección en la que se aplicará la fuerza en caso de caída (comprobada por ensayo sobre un modelo en laboratorio o por cálculo).

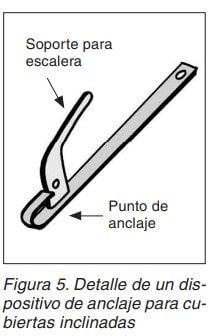

Existen diversos tipos en el mercado de eficacia contrastada. En la Figura 5 se puede observar un sistema.

La principal aplicación de este tipo de anclaje es en tejados inclinados Soporte para escalera Punto de anclaje Figura 5.

Clase B

Son dispositivos de anclaje provisionales y transportables.

Su diseño debe permitir conectar un EPI contra caídas mediante el conector adecuado y compatible, de tal manera que no se pueda desconectar involuntariamente. El dispositivo de anclaje debe tener una resistencia superior a 10 kN en la dirección en la que se aplicará la fuerza en caso de caída (comprobada por ensayo sobre un modelo en laboratorio o por cálculo).

Siendo clasificado como EPI, debe llevar el marcado CE y un folleto informativo del fabricante.

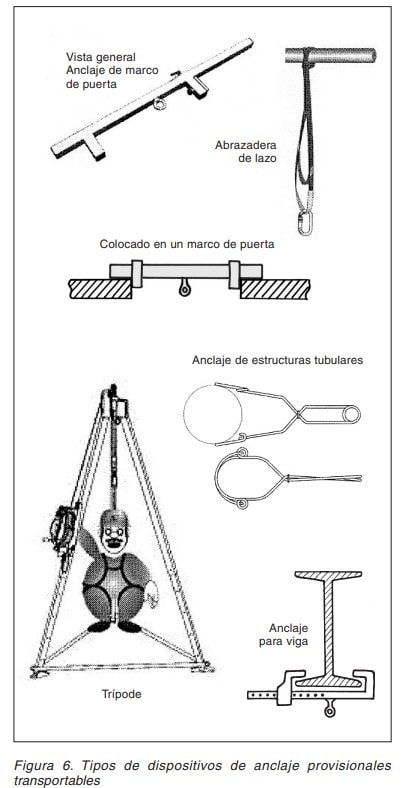

Existen diversos tipos de dispositivos de anclaje provisionales transportables según las aplicaciones tales como el de marco de puerta, el de estructuras tubulares, el trípode, abrazadera de lazo (cuerda, cable, banda textil), el anclaje de viga, etc. Ver Fig. 6.

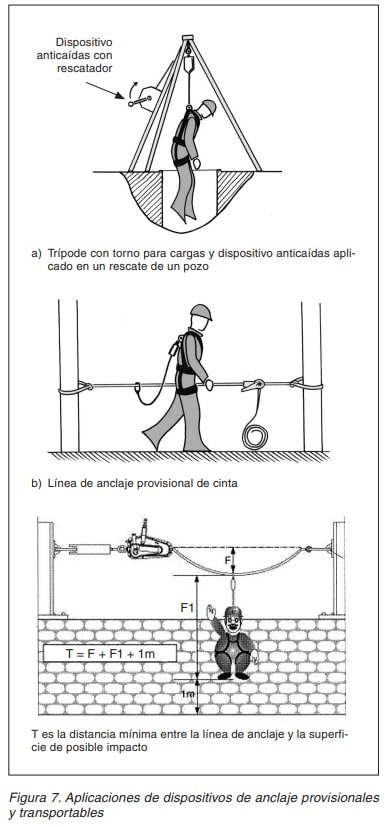

Las aplicaciones son en pozos y cubas, techos y falso techos, perfiles metálicos, limpieza de cristales, dispositivos para puertas. Se suele utilizar en los casos en los que se quiere evitar el impacto estético de un dispositivo de anclaje permanente. En la figura 7 se pueden ver dos aplicaciones prácticas.

Clase C

Se trata de una línea flexible, hecha con cable metálico o de fibras sintéticas, situada entre anclajes de extremidad fijados mediante un anclaje estructural. El EPI contra caídas se conecta directamente a la línea flexible o mediante un carro provisto de un punto de anclaje, utilizando para ello un conector adecuado y compatible. Según la longitud de la línea, puede ser necesario el uso de anclajes intermedios (soportes intermedios de dicha l’nea) para disminuir la tensión y flecha que experimenta la línea en una caída.

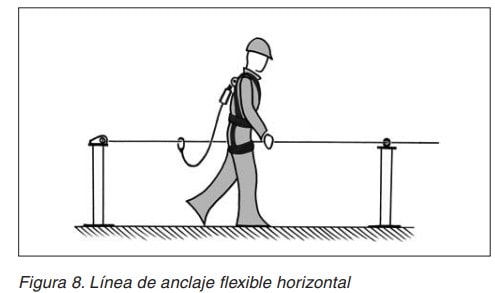

Su objetivo es asegurar a los operarios en los trabajos en altura con una gran libertad de circulación. Ver Fig. 8

Los requisitos principales que deben cumplir estos dispositivos son:

• Angulo respecto a la horizontal ≤ 15º
• Todas las piezas y componentes deben resistir el doble del esfuerzo previsto (factor de seguridad 2)
• Debe respetarse la altura mínima requerida libre de obstáculos. Ver Fig. 9.

El diseño de la línea debe ser tal que permita desplazarse por toda la zona de trabajo de forma que el operario recorra toda línea estando conectado en todo momento.

Pueden ser:

• Con uno o varios vanos
• Con o sin disipador de energía
• Unidireccionales o con cambios de dirección
• Circulares o ramificadas
• Para uno o varios operarios

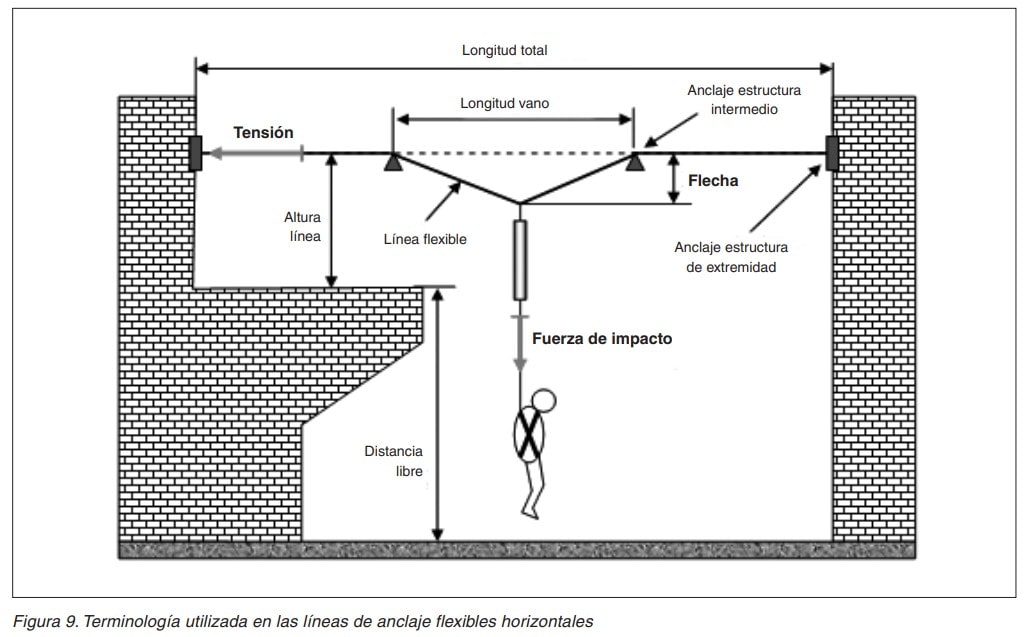

En la figura 9 se pueden ver todos elementos del dispositivo y la terminología utilizada que sirve para diseñar y calcular la misma.

Su aplicación es en todos los lugares donde el operario deba desplazarse horizontalmente o necesita una libertad de movimiento importante tales como cubiertas, fachadas, puentesgrúa/carril de rodadura, etc.

Clase D

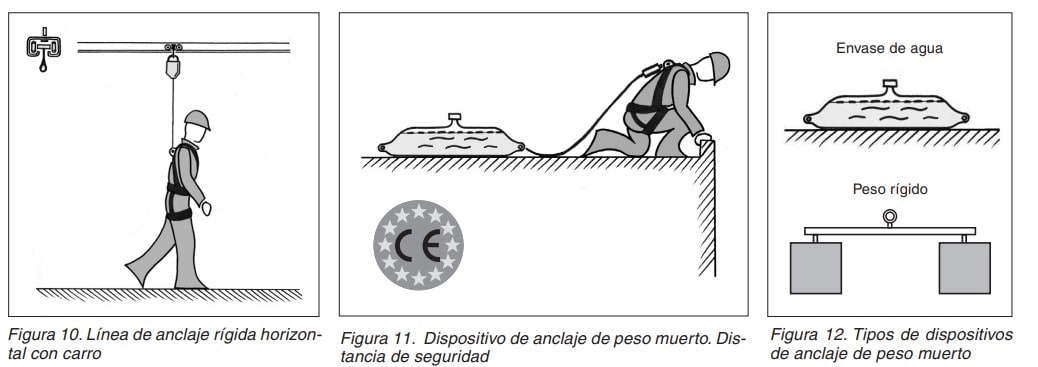

Se trata de una línea rígida horizontal, hecha con un rail metálico(acero o aluminio), por la que desliza un carro. El EPI contra caídas se conecta a una línea rígida mediante un carro provisto de un punto de anclaje utilizando para ello un conector adecuado y compatible. La línea debe disponer de topes en los extremos. Ver Figura 10.

El dispositivo de anclaje, debe tener una resistencia superior a 10 kN. en la dirección en la que se aplicará la fuerza en caso de caída (comprobada por ensayo sobre un modelo en laboratorio o por cálculo).

Sus aplicaciones son las mismas que las líneas flexibles, aunque suelen utilizarse en sitios donde es posible la fijación a una estructura situada por encima del puesto de trabajo (techo, cubierta, marquesina). A menudo es utilizado para mantenimiento de trenes, muelles de descarga de cisternas, hangares, instalaciones para revisiones aeronáuticas, etc.



Clase E

Son dispositivos de anclaje de “peso muerto”, utilizables sobre superficies horizontales que retienen la caída gracias a su propio peso (inercia y rozamiento). Ver Fig. 11 y 12

Siendo clasificado como EPI, debe llevar el marcado CE y un folleto informativo del fabricante.

Los requisitos principales que deben cumplir estos dispositivos son:

• Debe estar situado a una distancia superior a 2,5 m del borde (lugar de riesgo de caída).
• La superficie donde se utilicen no deberá desviarse de la horizontal mas de 5º
• No se podrá utilizar en caso de helada o riesgo de helada.

Los tipos existentes se muestran en la figura 12. Las aplicaciones son en terrazas y azoteas planas y en general en cualquier sitio plano suficientemente grande que permita respetar la distancia reglamentaria del borde.



4. CLASES Y APLICACIONES

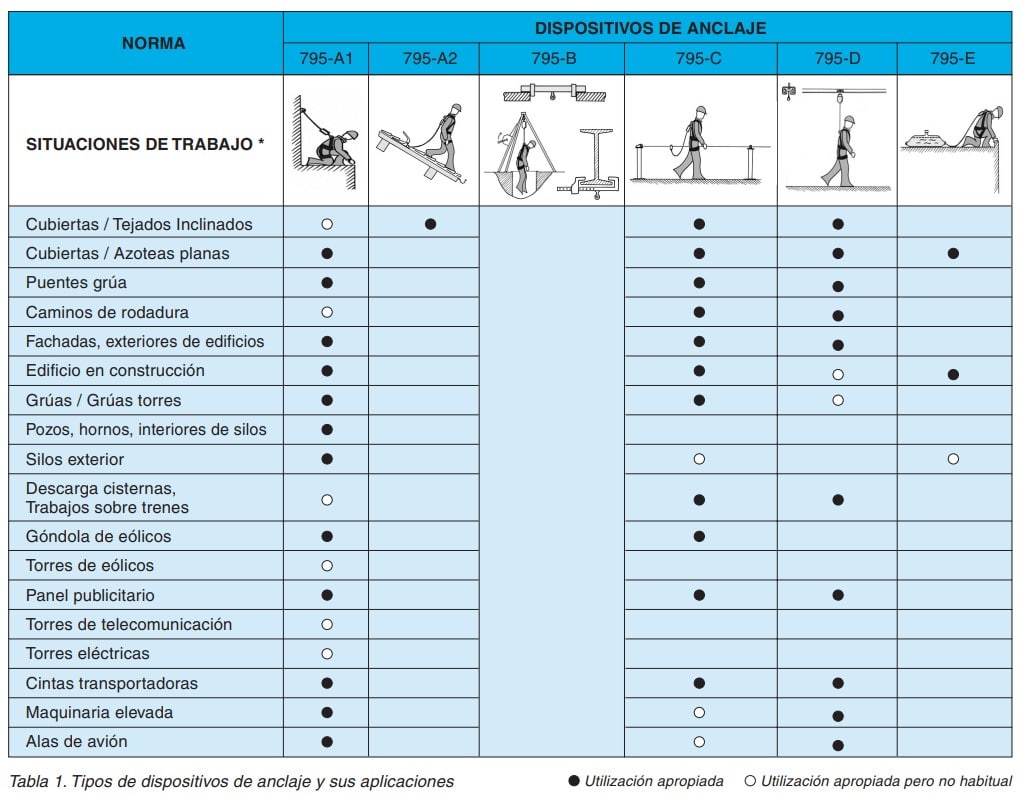

La descripción de las clases y sus aplicaciones a distintas situaciones de trabajo se pueden ver en la Tabla 1.

5. OTRAS RECOMENDACIONES

Respecto a la resistencia de la estructura es importante tener en cuenta el material base y su estado, en el cual se instala el anclaje siguiendo las instrucciones del fabricante. En general se seguirán las recomendaciones de carácter informativo relativas a la instalación recogidas en el Anexo A de la norma UNEEN 795.

Respecto a la señalización de un dispositivo de anclaje, un panel de información recordando la obligación del uso de EPI certificados debe siempre acompañar cualquier dispositivo de anclaje (cuando esté está instalado de forma fija y permanente). Además, este panel proporciona los datos generales de la instalación e informa al usuario que el instalador garantiza que el dispositivo cumple con los requisitos de la norma.



Utilización

Para cada clase de estos dispositivos el usuario deberá cumplir con las instrucciones del fabricante.



BIBLIOGRAFÍA

(1) R.D. 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual.

(2) R.D. 1407/1992, de 20 de noviembre, por el que se regula las condiciones para la comercialización y libre circulación intracomunitaria de los equipos de protección individual y modificaciones sucesivas.

(3) Resolución de 25 de abril de 1996, de la Dirección General de Calidad y Seguridad Industrial, por la que se publica a título informativo, información complementaria establecida por el R.D. 1407/1992.

(4) UNE-EN 795-1997. Protección contra caídas de altura. Dispositivos de anclaje. Requisitos y ensayos

(5) UNE-EN 795:1997/A1:2001. Protección contra caídas de altura. Dispositivos de anclaje. Requisitos y ensayos.

(6) ETAG 001. Guideline for European Technical Approval of Metal Anchors for use in concrete

(7) INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Guía orientativa para la selección y utilización de EPI contra caídas de altura Madrid, INSHT. 2000

(8) INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Guía técnica para la utilización por los trabajadores de equipos de protección individual Madrid, INSHT. 1999
